Ak si z toho pamätáte len jednu vec sprievodca nákupom e track system , zapamätajte si toto: koľajnica je taká pevná, ako je pevná jej najslabšia spojka, najslabší zvar a najslabšia montážna skrutka. Systém upevnenia nákladného prívesu je reťazou dielov, ktoré spolupracujú, a kupujúci, ktorí sa zameriavajú iba na oceľovú koľajnicu, pričom ignorujú kovania, montážny hardvér a podložku na stenu, často skončia s nastavením, ktoré vyzerá pevne, ale pri skutočnom zaťažení zlyhá.
Pred nákupom si overte päť vecí: menovitú nosnosť na bod, hrúbku rozchodu koľajníc, kompatibilitu rozstupov štrbín s vašimi existujúcimi popruhmi a príslušenstvom, či potrebujete montáž na stenu, podlahu alebo strop a či môže dodávateľ podporovať nepretržitú dostupnosť príslušenstva. Každé ďalšie rozhodnutie v tejto príručke je založené na týchto piatich kontrolných bodoch.
Sekcie nižšie prechádzajú nosnosťou, dimenzovaním, umiestnením montáže, inštalačnými krokmi, materiálmi a ako je e-track založená systém uchytenia prívesu v porovnaní s alternatívami s dráhou L, takže sa môžete rozhodnúť skôr na základe toho, ako sa bude príves používať, a nie na základe predpokladov.

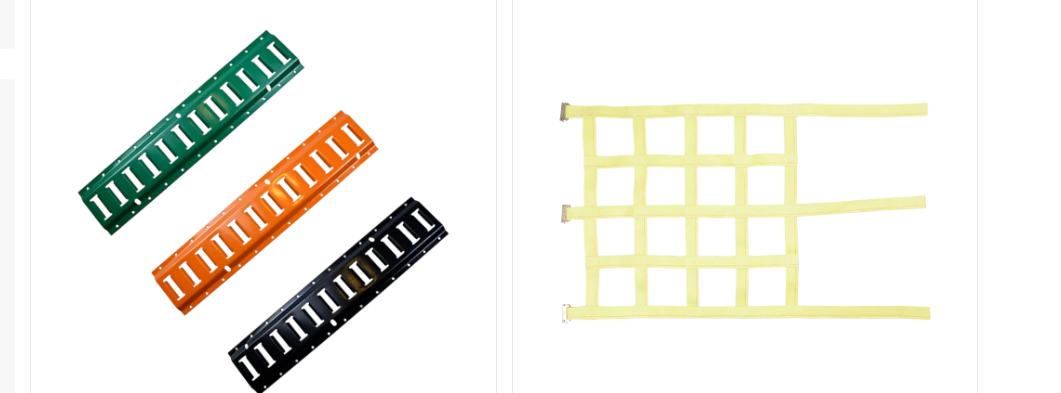

Systém e-track je postavený okolo vytvarovanej oceľovej koľajnice s radom štandardizovaných oválnych štrbín rozmiestnených v pravidelných intervaloch jeden palec pozdĺž jej dĺžky. Oválny tvar je zámerný. Armatúry, ako sú O-krúžky, jednotlivé kolíky, D-krúžky a guľové armatúry, sú navrhnuté so zodpovedajúcou oválnou hlavou, ktorá sa zasunie do štrbiny a potom sa zaistí v polohe o štvrť otáčky, čím sa vytvorí spojovací bod bez použitia nástrojov, ktorý možno premiestniť kdekoľvek pozdĺž koľajnice.
Pretože každá štrbina pozdĺž koľajnice je identická, operátor môže pridať, odstrániť alebo posunúť kotviaci bod bez toho, aby musel vŕtať nové otvory alebo nosiť ďalší hardvér. Toto oddeľuje skutočný systém upevnenia nákladného prívesu na báze e-track od pevných D-krúžkových kotiev priskrutkovaných na určených miestach. Flexibilita premiestňovania kotviacich bodov je jedným z hlavných dôvodov, prečo sa flotily a sťahovacie spoločnosti štandardizujú na e-koľajoch, a nie na jednoúčelových kotviacich bodoch.
E-track sa najčastejšie objavuje v uzavretých prívesoch, úžitkových prívesoch, pohyblivých prívesoch a vozidlách na prepravu bežného nákladu. Každá aplikácia používa rovnaký štandard koľajníc a slotov, čo je súčasťou toho, prečo sa e-track stal de facto štandardom v odvetví prestavby prívesov a dodávok, a nie proprietárnym systémom viazaným na jeden typ vozidla.
Pri porovnávaní možností väčšina kupujúcich zvažuje rovnakú hrsť faktorov, len v rôznych poradiach v závislosti od toho, ako sa príves používa. Nižšie uvedená tabuľka odzrkadľuje všeobecné poradie priorít, ktoré používajú kupujúci vozového parku a výrobcovia prívesov pri hodnotení nastavenia e-track na desaťbodovej stupnici naprieč kritériami, ktoré sú najdôležitejšie pri každodennej manipulácii s nákladom.
Ilustratívne hodnotenie priority kupujúceho, desaťbodová stupnica, na základe bežných kritérií nákupu vozového parku prívesov.
Nosnosť a kvalita koľajovej ocele sú trvalo najvyššie, pretože určujú, či systém prežije opakované cykly zaťaženia, a nie len niekoľko prvých použití. Kompatibilita príslušenstva je tesne pozadu, pretože koľajnica, ktorá nemôže prijať širokú škálu príslušenstva, obmedzuje používanie prívesu počas jeho životnosti.
Menovitá nosnosť je vyjadrená na bod pripevnenia, nie na koľajnicu, a závisí od typu kovania, rozchodu koľajnice a toho, ako je zaťaženie naklonené proti koľajnici. Výrobcovia bežne uvádzajú bodové hodnotenie v rozsahu zhruba 1 667 libier pre jednu armatúru používanú pri priamom ťahu, čo sa zvyšuje smerom k vyššej hodnote, keď sa zaťaženie rozloží na vystuženú časť alebo viacero bodov spolupracujúcich, s mnohými koľajnicami priemyselnej triedy určenými na podporu až 5 000 libier na montážny bod pri správnej inštalácii do pevného podkladu.
Bežne citované priemyselné referenčné čísla pre štandardnú oceľovú e-koľajnicu dimenzovanú na bod pripojenia.
Tieto čísla predpokladajú, že koľajnica je priskrutkovaná do pevného rámu alebo nástenných čapov podložených preglejkou. Koľajnica namontovaná do tenkej hliníkovej kože pomocou krátkych skrutiek nedosiahne svoju nominálnu hodnotu bez ohľadu na oceľový rozchod vytlačený na samotnej koľajnici. Kupujúci by mali považovať publikované čísla kapacity za strop pre správne nainštalovanú koľajnicu, nie za záruku pre každý spôsob inštalácie.
| Montážna podmienka | Typické hodnotenie | Najlepšie sa hodí pre |
|---|---|---|
| Iba plech | Znížené hodnotenie | Ľahký interiérový tovar |
| Stena podložená preglejkou | Štandardné hodnotenie | Prívesy na bežný náklad |
| Oceľový rámový člen | Plná menovitá kapacita | Preprava ťažkých zariadení |
Krátky príves s dvoma alebo tromi zaistenými bodmi môže stačiť na ľahký náklad, ale dlhšie prívesy na prepravu viacerých predmetov potrebujú viac rozmiestnených kotviacich bodov, aby sa zabránilo posúvaniu počas otáčania a brzdenia. Čiarový graf nižšie zobrazuje všeobecnú plánovaciu smernicu pre počet odporúčaných upevňovacích bodov vzhľadom na dĺžku prívesu, čo je užitočné pri určení rozsahu rozloženia koľajníc pred začatím inštalácie.
Všeobecná plánovacia referencia pre minimálne odporúčané body ukotvenia pri zvyšovaní dĺžky prívesu.
Tieto čísla predstavujú skôr plánovaciu podlahu než pevné pravidlo, pretože hmotnosť nákladu, tvar a výška stohovania menia, koľko kotviacich bodov konkrétny náklad skutočne potrebuje. Ťažký náklad zvláštneho tvaru alebo vrchnej časti vo všeobecnosti potrebuje body navyše bez ohľadu na dĺžku prívesu.
L-dráha je príbuzný železničný systém so štrbinou v tvare písmena L, a nie oválnou, a vo všeobecnosti sa spája s leteckým nákladom a špecializovanou dopravou, kde príslušenstvo musí odolávať ťahu zo širšieho rozsahu uhlov. Pre väčšinu aplikácií s nákladnými prívesmi zostáva e-track praktickejším systém uchytenia prívesu výber z dôvodu širšej dostupnosti príslušenstva a jednoduchšieho dizajnu montáže bez použitia náradia.
Redakčné porovnanie, modrá oblasť predstavuje e-track, oranžová oblasť predstavuje l-track, desaťbodová stupnica.
Kovania L-drážok sa uzamykajú vo viacerých smeroch pozdĺž štrbiny, čo je užitočné pre náklad, ktorý ťahá v ostrých uhloch, ale prináša to užšiu dostupnosť príslušenstva a všeobecne vyššiu zložitosť inštalácie. V prípade uzavretých prívesov na všeobecné použitie a úžitkových prívesov zostávajú systémy založené na e-stope dostupnejšou možnosťou pre väčšinu kupujúcich, ktorí hľadajú sprievodca nákupom e track system pred rozhodnutím o kúpe.
Šírka koľajnice je štandardizovaná na dva palce takmer vo všetkých produktoch e-track, čo umožňuje, aby armatúry z rôznych výrobných sérií zostali navzájom kompatibilné. Dĺžka sa však zvyčajne predáva v pevných prírastkoch alebo narezaná na zákazku v závislosti od vnútorných rozmerov prívesu.
| Dĺžka koľajnice | Rozostup slotov | Šírka koľajnice | Spoločný rozchod |
|---|---|---|---|
| 2 stopy | 1 palec | 2 palce | 12 až 16 meradlo |
| 4 stopy | 1 palec | 2 palce | 12 až 16 meradlo |
| 8 stôp | 1 palec | 2 palce | 12 až 16 meradlo |
| 10 stôp | 1 palec | 2 palce | 12 až 16 meradlo |
| Vlastný strih | 1 palec | 2 palce | 10 až 16 meradlo |
Kupujúci, ktorí vybavujú plne uzavretý systém koľajníc pre príves, často kombinujú dĺžky koľajníc, vedú dlhé horizontálne úseky pozdĺž bočných stien a kratšie vertikálne prepady v blízkosti dverí a rohov, takže meranie skutočnej použiteľnej dĺžky steny pred objednaním zabráni plytvaniu materiálom a nerovnomerným rozstupom kotiev.
Umiestnenie ovplyvňuje použiteľnosť koľajnice v každodennej prevádzke. Koľajničky namontované na stene, zvyčajne inštalované v dvoch výškach pozdĺž bočných stien, slúžia na upevnenie naskladaného nákladu pomocou popruhov. Koľajnice namontované na podlahe zvládajú ťažšie paletizované náklady a zariadenia pomocou kolies alebo nôh. Stropné koľajnice sú menej bežné, ale používajú sa na upevnenie dlhých alebo ľahkých predmetov nad hlavou.
Zjednodušený izometrický pohľad na typické umiestnenie koľajníc elektronickej dráhy na stene, podlahe a strope v uzavretom prívese.
Príves používaný hlavne na prepravu tovaru v krabiciach a sťahovania nábytku najviac ťaží z koľajníc pripevnených na stenu približne vo výške pása a ramien, pretože väčšina popruhov vedie horizontálne cez naskladané predmety. Príves, ktorý pravidelne ťahá zariadenia alebo stroje, má väčší úžitok z koľajníc namontovaných na podlahe, pretože nízke kotviace body udržujú popruhy bližšie k ťažisku predmetu a znižujú posúvanie počas prepravy.
Kvalita inštalácie určuje, či zverejnené hodnoty zaťaženia platia v praxi. Nasledujúce kroky uvádzajú štandardnú postupnosť inštalácie na stenu.
V prípade plne uzavretého systému koľajníc pre príves pokrývajúci viacero stien, práca spredu dozadu v jednom súvislom prejazde udržuje konzistentné výšky koľajníc a zabraňuje nerovnomerným rozstupom, ku ktorým dochádza, keď sú sekcie v priebehu času inštalované oddelene.
Koľajový oceľový rozchod ovplyvňuje menovitú kapacitu aj dlhodobú životnosť, najmä v prívesoch vystavených cestnej soli, vlhkosti alebo skladovaniu vonku. Hrubšia oceľ odoláva deformácii pri opakovanom zaťažení a spoľahlivejšie drží závity spojovacích prvkov v priebehu rokov používania.
Relatívna pevnosť podľa oceľového meradla, desaťbodová stupnica, hrubšie meradlo označené nižším číslom.
Okrem hrubej hrúbky určuje povrchová úprava, ako dobre koľajnica odoláva povrchovej hrdzi vo vlhkých alebo pobrežných podmienkach. Povrchová úprava s práškovým nástrekom a zinkom sa bežne používa na koľajniciach e-track odolných voči korózii, pretože pridávajú ochrannú bariéru bez zmeny rozmerových tolerancií, od ktorých závisí správne uzamknutie kovania.
Hodnota e-track koľajnice pochádza z veľkej časti z rozsahu príslušenstva, ktoré akceptuje. Dobre zásobený vysokovýkonný e-koľajový systém by mal podporovať nasledujúce typy príslušenstva bez potreby nástrojov na inštaláciu alebo odstránenie.
| Doplnok | Primárna funkcia | Spôsob montáže |
|---|---|---|
| Montáž O-krúžku | Všeobecný kotviaci bod popruhu | Zaklapne sa do oválneho otvoru |
| Kovanie s jedným cvokom | Upevnenie račňového popruhu | Zaklapne sa do oválneho otvoru |
| Montáž D-krúžku | Spojenie reťaze a popruhu | Zaklapne sa do oválneho otvoru |
| Guličkové kovanie | Rýchle pripevnenie popruhu | Zaklapne sa do oválneho otvoru |
| Pružinový E-fiting | Nastaviteľná kotva bez náradia | Zaklapne sa do oválneho otvoru |
| Deliaca lišta trate | Oddeľuje nákladné časti | Rozpätie medzi dvoma koľajnicami |
S Kovania otočné o 360 stupňov popruhy môžu byť naklonené tak, aby zodpovedali skutočnému smeru ťahu nákladu, namiesto toho, aby boli nútené do pevnej geometrie, čo znižuje opotrebenie popruhu popruhu aj samotného príslušenstva pri opakovanom použití.
Keďže e-track je zdieľaný priemyselný štandard, kompatibilita medzi značkami je vo všeobecnosti silná, ale hrúbka koľajnice, kvalita náteru a tolerancia montáže sa stále líšia medzi výrobcom systému e-track a ďalším. Kupujúci, ktorí nakupujú vo veľkom množstve, či už ide o modernizáciu vozového parku alebo nové výrobné linky prívesov, zvyčajne hodnotia dodávateľa z hľadiska výrobnej kapacity, konzistencie medzi šaržami a schopnosti podporovať požiadavky na zákazkový systém e-koľajnice pre neštandardné dĺžky koľajníc alebo montážne konfigurácie.
Spoločnosť Ningbo Force Auto Parts Co., Ltd. sa v roku 2008 rozrástla z menšieho výrobného závodu na väčšiu modernú výrobnú základňu, ktorá vyrába milióny kusov ročne a dodáva upevňovacie popruhy, hardvér, zdvíhacie popruhy a súvisiace komponenty na upevnenie prívesu spolu s koľajnicami a príslušenstvom pre e-track. Ako dodávateľ elektronických koľajníc, ktorý slúži pre sektory dopravy, poľnohospodárstva, stavebníctva a energetiky, spoločnosť spolupracuje s partnermi OEM a ODM, ktorí hľadajú veľkoobchodný zdroj systému elektronických koľajníc, ktorý sa dá škálovať podľa výrobných potrieb, a nie na základe jednej malej objednávky.
Systém e-track je oceľová koľajnica s rovnomerne rozmiestnenými oválnymi štrbinami, ktoré prijímajú beznástrojové kovania, ktoré sa používajú na vytvorenie flexibilných, premiestniteľných kotviacich bodov vo vnútri nákladného prívesu alebo vozidla.
Používa sa na zaistenie nákladu v uzavretých prívesoch, úžitkových prívesoch, pohyblivých prívesoch a bežných dopravných prostriedkoch tým, že popruhy, háky a deliace priečky tvoria pevný a pohyblivý upevňovací bod.
Kovania s oválnou hlavou sa zasunú do ľubovoľnej štrbiny pozdĺž koľajnice a zaistia sa na mieste o štvrť otáčky, čo umožňuje operátorom premiestniť kotviace body kdekoľvek pozdĺž koľajnice bez vŕtania nových otvorov.
Koľajnica je upevnená do stenových čapov alebo rámových prvkov pomocou vopred vyvŕtaných vodiacich otvorov a skrutiek alebo skrutiek správnej veľkosti, čím sa koľajnica udržiava v rovine po celej dĺžke pre rovnomerné upevnenie.
Bežné umiestnenia zahŕňajú bočné steny vo výške pása a ramien pre bežný náklad, úroveň podlahy pre ťažšie vybavenie a príležitostne namontované na strop pre dlhé alebo ľahké predmety.
Áno, nástenná vertikálna a horizontálna inštalácia e-track je jednou z najbežnejších konfigurácií za predpokladu, že koľajnica je pripevnená k pevnej podložke, a nie samotnej tenkej vrstve.
Kapacita závisí od spôsobu montáže a montáže, pričom jednobodové hodnotenie sa bežne pohybuje okolo 1 667 libier a viacbodové, správne vystužené sekcie až do približne 5 000 libier na bod.
Šírka koľajnice je štandardizovaná na dva palce, takže hlavným rozhodnutím o veľkosti je dĺžka, ktorá by sa mala merať vzhľadom na využiteľnú plochu steny alebo podlahy a objednávať v štandardných alebo vlastných dĺžkach rezu.
E-track používa oválny slot a vo všeobecnosti ponúka širšiu dostupnosť príslušenstva, zatiaľ čo L-track používa slot v tvare L, ktorý odoláva ťahu z viacerých uhlov, ale má užšie možnosti príslušenstva.
Veľkoobchodné získavanie elektronických koľajníc sa zvyčajne vykonáva priamo prostredníctvom výrobcu elektronických koľají, ktorý podporuje objednávky OEM alebo ODM a dokáže prispôsobiť výrobu koľajníc a príslušenstva na objem projektu.
